金屬礦專用皮帶秤

一．產品概述

HY-30系列電子皮帶秤是遼陽宏源衡器技術開發有限公司根據金屬礦業實際工作需要，自主研發，量身定制的一種新型智能化電子皮帶秤，該產品可以自動工作，不需要操作人員的過多管理，減少工作量。可自動按時打印皮帶運轉的累計重量值，顯示瞬時給料量，最終達到球磨機勻給細磨的目的，提高經濟效益，減少不必要的損耗。

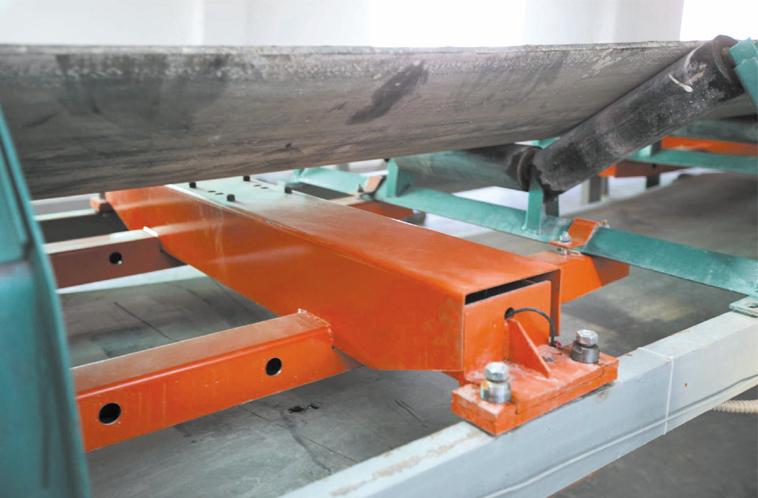

HY-30型秤體為一整體單元結構，采用無杠桿全懸浮式平臺設計，傳感器為平臺型壓式專用傳感器，具有特殊的應變補償，單元結構形式，鋼性好、無變形、穩定性好，現場安裝非常容易，便于維護。系統無物料堆積和堵塞，系統穩定性好。主要應用于鐵礦等重金屬礦動態計量。

二．用途與場合

電子皮帶秤是對皮帶輸送系統中的散裝物料進行連續計量的理想設備，具有結構簡單、稱量準確，使用穩定、操作方便、維護量少等優點，不僅適用于常規環境，而且適用于酸、堿、鹽及大氣腐蝕環境。HY-30系列皮帶秤是針對金屬礦企業的實際生產特點，專門研發定制的一款高新智能化電子皮帶秤。

三．工作原理

HY-30系列電子皮帶秤就是專門針對金屬礦的散裝物料的連續稱重而設計的。它是根據杠桿原理，在連續運行的皮帶下面安裝杠桿裝置，杠桿的承載面則是幾個滾筒裝置，用來滿足皮帶在上面走過時減小皮帶與承載面的磨擦而造成的稱重誤差。同時稱重部分采用利用應變電阻制造的稱重傳感器來進行稱重。

四．系統組成

HY型全懸浮式稱重橋架，稱重傳感器，60-12C型速度傳感器，HCT600電腦積算器稱重顯示器等。

五．技術參數及主要部件

六．主要功能及特點

⊙全懸浮式結構，無耳軸支點和可移動件，維護量小；

⊙單元組件結構，力傳遞環節少，安裝簡捷、方便；

⊙獨特的矩形杠桿，剛性好，無形變，零點穩定性好；

⊙抗側向力，抗水平分力，有效減少了皮帶跑偏和落料偏移對系統精度的影響；

⊙采用四角平衡式鋼結構傳感器，受偏載影響小，平穩、計量精度相當高；

⊙粉塵較大有酸、堿、鹽等腐蝕性的特種場合，秤架采用不銹鋼或進行防腐處理。

⊙稱重儀表有累計量和瞬時流量顯示，具有自動調零、半自動調零、自動控制、數字標定、打印、遠程傳輸等多項功能。

⊙本皮帶秤交班時自動打印出班產量，班皮帶停機時間。也可打印出每小時的產量。附加有串口功能也能將數據輸出鏈接電腦操作。

七．產品承諾及服務

（一）   免費保修年限：凡屬于本公司之產品，產品質量原因所發生的產品之故障，均自購買之日憑保修單保修一年。

（二）   凡超出一年的，均按收費服務，依故障狀況的情況酌情收取零件、維修、校準費用。

（三）凡超過一年發生故障時，本公司照常給予服務。

（四）   用戶所在地暫無維修單位的，請將產品發至本公司修理。

（五）非保修范圍：

*凡屬于安裝、使用、保管不當而導致故障的。

*未按規定使用電源而導致故障的。

*天災、地變、患、蟲害等不可抗因素導致故障的。

*自行拆卸維修導致故障的。
