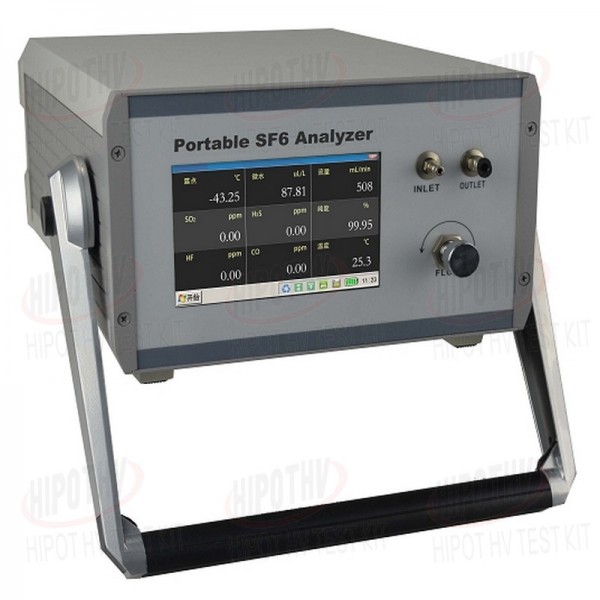

NAPZH型SF6氣體質量綜合分析裝置

NAPZH type SF6 gas quality comprehensive analysis device

NAPZH型SF6氣體質量綜合分析檢測裝置，SF6氣體質量綜合分析檢測儀，SF6質量分析檢測裝置，SF6氣體質量分析儀，NAPZH型SF6氣體質量現場綜合檢測分析裝置，SF6氣體純度濃度綜合檢測儀

1.1  功能概述

  NAPZH型SF6氣體質量綜合分析檢測裝置，提供了一種簡單的SF6氣體放電分解產物現場檢測和故障診斷的新方法。使用過程中，連接到一個帶壓的充有SF6氣體設備的氣室中，讓SF6氣體以一定流速流過電化學傳感器，儀器直接測量到SF6氣體主要分解產物的含量。
  傳感器南澳電氣公司全部采用英國阿爾法傳感器，長壽命設計，保證了測量結果的準確性和重現性。
  主要應用：故障定位，例行檢測，局部放電監測，氣體凈化/過濾監測，故障高壓接點檢查，SF6分解產物檢測，檢查開關內分解產物的產生。

  檢測分析SF6電氣設備中的SF6氣體的純度、濃度、溫度、濕度：露點及微水含量和其放電分解產物氣體，分析和判斷其氣體質量。

1.2  主要特點

長壽命SF6離子探測組件

具有故障診斷功能：能夠根據特征氣體的濃度自動進行故障診斷并提出相應的處理意見。

無需比色管、傳感器直接測量

精確高，重復性好

內置穩壓閥和電子質量流量計

超大液晶顯示

輕巧便攜容易使用

充電電池供電，交直流兩用

響應快，幾乎無預熱等候

測量結果不受環境溫度影響

1.3  技術指標

測量范圍

傳感器類型：SF6專用離子傳感器

SO2(含SOF2)：0 ～ 30ppm，靈 敏 度：±0.1ppm

             30～ 100ppm，靈 敏 度：±0.5ppm

H2S：0 ～ 50ppm，靈 敏 度：±0.1ppm

     50～ 200ppm，靈 敏 度：±0.5ppm

響應時間：<10 S

工作溫度：-20 ～ 50℃

存儲容量：100條測試數據

樣氣流速：0.3±0.1L/min

工作電源：220VAC±10% 50Hz，交直流兩用，鋰電池，可連續工作數小時

工作壓力：＜1.5MPa

顯示方式：液晶中英文顯示，3.6彩色屏

進氣管道：5米加長采樣管，2米排氣管

氣路接口：快速接口

通信接口：USB2.0

提供內置專家診斷系統SP2.0

提供數據管理分析軟件，歷史測量管理等功能，能直接生成上報數據文件

機箱外殼： 進口高級耐磨塑料機箱，適合野外作業。
