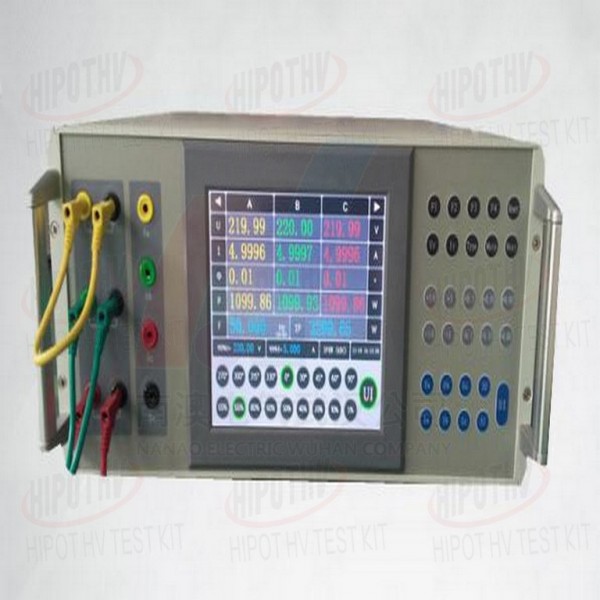

NAVJY單相三相程控標準電源（全自動一體電壓電流源，交直流電壓電流標準源）

產品別名

程控測試電源、程控電源、精密程控電源、標準程控電源、單相程控標準電源、三相程控標準電源，一體化程控電壓電流源，交直流程控電壓電流標準源，程控電壓電流源，程控電壓電流標準源

應用范圍

標準源類產品應用于需要精確的且要具備一定功率的交流電壓、電流的場合，一般為做交流校準、檢驗類場合。適用于電力部門、計量部門、質檢部門、科研單位、高等院校及電能表、配電終端、用電管理、負荷控制、電能質量、無功補償等生產研發企業。

主要功能

1、本系列標準源可以輸出帶一定功率的交流電壓、電流，且在帶載時負載調整率非常小，一般小于萬分之一。

2、本系列標準源可以作為高精密的恒壓、恒流源使用，可以用于需要交流功率信號的絕大部分場合。

3、本系列標準源可提供1相輸出，輸出電壓在0V~420V之間，電流在0A~100A，具體視不同型號而定。

4、輸出電壓、電流的幅值和相位獨立可調，幅值調節細度達量程值的65535分之一，波形解析度為65536,且和輸出值大小無關。

5、具備360度調相能力，相位調節細度達到0.01度。

6、40~400Hz變頻能力，頻率分辨率達到0.01Hz。

7、本系列標準源具有一定的諧波輸出能力，諧波輸出精度高達0.1%。

8、具備電能脈沖輸入和輸出接口，可以用于需要進行電能檢定的場合。

9、具備中英文液晶顯示界面，具備便捷的按鍵操作。

技術特點

1、 遠超同行的波形擬合技術，每周波高達5萬點的數據擬合量，具備極高的波形解析度和極低的波形失真度。

2、 可以輸出純凈的、失真度在0.03％（典型值）的正弦功率信號。

3、內置32位400M的數字信號合成器（DDS），系統具有極高的頻率分辨率和穩定性，且具有分相變頻能力。

4、極佳的溫度穩定性，內部使用1PPM溫度系數的器件，可以常年使用而無需重新校準。

5、采用硬件深度負反饋技術，負載調整率低于萬分之一，調整時間小于毫秒級。

6、內控精度指標優于萬分之二。

7、完善的過熱、過載、短路保護功能。

主要參數

交流電壓量程：50V、100V、200V、400V、800V、1000V 　     最大輸出容量　20VA；

交流電流量程：0.5A、1A、2.5A、5A、10A、20A　　  最大輸出容量　20VA；

交流電壓、電流調節范圍0～120% FS（800V量程除外）   調節細度5×10－5；

工頻交流電壓、電流準確度：0.05 % FS；

工頻有功功率準確度（50V～400V）：0.1% FS；

電流對同名相電壓的相位準確度：0.1°；

頻率：調節范圍45～65HZ，調節細度0.001HZ，調定值準確度5×10－5；

相位：調節范圍0～359.99°，調節細度0.01°；

交流電壓、電流輸出波形失真度：≤0.3%；

交流電壓、電流及功率輸出穩定度：≤0.01% FS /60s；

諧波2～31次，幅度0～20%，各次諧波相位細度0.01°·N（N為諧波次數）；

直流電壓量程　200mV、400mV、2000mV、4000mV、20V、40V、100V、200V、400V、1000V　 最大輸出容量20W；

直流電流量程　0.1A、0.3A、1A、3A、10A、30A    最大輸出容量20W；

直流電壓、電流調節范圍0～110% FS（1000V、30A量程除外），調節細度5×10－5；

直流電壓、電流輸出穩定度：≤0.01% FS /60s（峰－峰值）；

直流電壓調定值準確度：0.05% FS；

直流電流調定值準確度：0.1% FS；

工作電源：單相220V±10%，50HZ±5%；

使用環境：溫度200C±100C，相對濕度≤85%RH；

體積重量：約440×360×160mm3，12kg
