10kv預付費計量真空斷路器

介紹

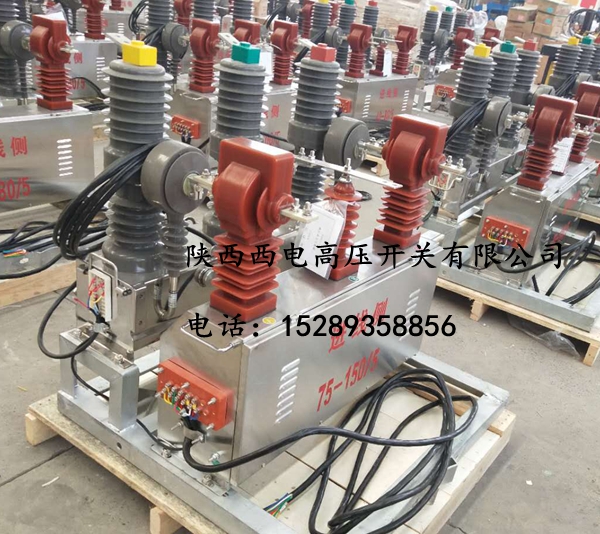

10kv預付費計量裝置由真空斷路器一臺、高壓計量箱一臺組合而成。斷路器額定電流最高可達到630A，額定開斷電流25kA，可切斷正常的負荷電流，作為變壓器后備保護切斷短路電流。

本產品通過預付費終端實現用戶預交電費、欠費前提醒、欠費后跳閘等預付費產品的功能。

結構

10kv預付費計量裝置可外帶三相聯動的隔離開關，在隔離開關分閘狀態下有明顯可見斷口，并具備與斷路器本體之間的防誤聯鎖裝置。斷路器處在合閘位置時，隔離開關不能進行分、合閘操作；只有隔離刀完全合閘或完全分閘時才可操作斷路器。

具備的功能：

1、數據采集功能：

實時抄表：實時采集電能量數據，包括當前數據與中繼數據。

參數配置：包括終端參數與測量點參數讀設功能，參數模板管理功能

任務管理：所有設備任務管理與主站巡測任務(主站任務管理)兩部分

采集點檢測：異常事件查詢、異常事件數據分析、異常事件數據召測等

數據發布：主要提供對正常流程產生的數據修改功能。

自定義命令：常規命令、自定義命令以及其它特殊命令幀的發送功能。

群組：提供對象群組設置、定時自動抄表功能

2、編碼管理功能：  10kv預付費計量真空斷路器

系統異常編碼、標準代碼管理、智能防竊電，停送電報警、非法開啟箱門，自動斷電報警、缺相報警、過流、過壓保護

3、負荷管理功能：

遠程分合閘，有序用電方案制定、方案分析

4、預付費管理功能：

可根據用戶使用電量功率因數，自動計算力調電費

可根據用戶變壓器容量，自動計算基本電費

智能電表預付費：開戶、充值、補卡、報停、銷戶、費率時段模板、費率電價模板、售電記錄查詢等。

終端預付費：催費告警、購電控配置、購電單下發、購電記錄查詢等

5、運行管理功能：

系統對時：對終端集中器等設備對時操作

權限管理：操作員管理、角色管理、部門管理、系統密碼管理

檔案管理：用戶檔案維護、臺區(配變)檔案維護、變電站檔案維護、電廠檔案維護、饋線檔案維護、聯絡線檔案維護、終端資產管理、模塊表資產管理、備品備件入庫/出庫、部件信息查詢、特殊檔案修改

運行指標：抄表成功率、安裝率、故障率、在線率等指標統計

日志管理：系統操作日志管理

公告管理：系統公告發布管理

6、現場管理功能：

終端安裝調試、終端拆除、終端更換、終端檢修

7、公共查詢功能：

單戶數據查詢、表碼數據查詢、電量數據查詢、終端運行情況查詢、通訊流量查詢、系統報表、定制報表、自定義報表

8、配電監測功能：

變壓器監測分析、線路監測分析、參區監測分析、重點用戶監測分析

9、線損分析功能：

線路線損分析、臺區線損分析、分壓線損分析、線損模型維護

10、電量統計：

電量分析、負荷分析、電能質量分析

11、零序保護：

過流保護、涌流保護、速斷保護、接地保護

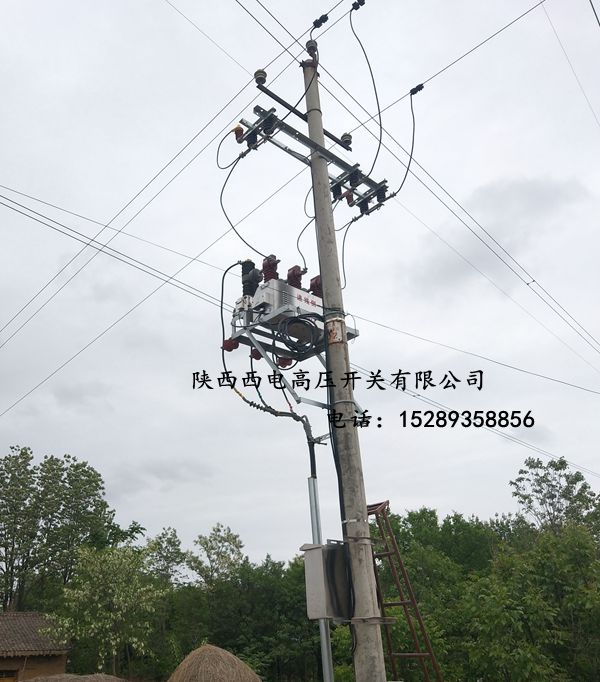

付費IC卡表、多功能電能表等相匹配，通過GPRS或GSM等通訊網絡進行遠程售電、數據采集、遠程控制、監控等配網自動化功能。該裝置采用的是用戶變壓器或分支線路高壓側計量，一次進線全部密封，二次線通過航空插頭及電纜與裝有計量表的專用表箱連接，有效解決了防竊電問題。該裝置采用干式互感器，絕緣性能良好。
