工作原理

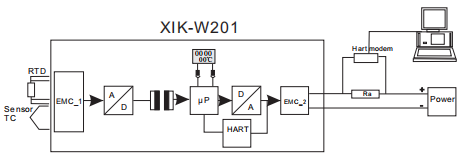

工業現場的溫度通過熱電阻或熱電偶傳感器輸入到XIK-W201X,經過“模擬-數字轉換”后由微處理器轉換成相應的溫度測量值。再由微處理器將該測量值送至高亮LCD實時顯示，并通過“數字-模擬轉換”按比例變換成相應的4-20mA電流信號輸出。同時通過HART通訊可實時讀取變送器信息(包括測量值、診斷信息等)，或對變送器進行調試。

特點

?基于電流環供電的兩線制變送器可有效降低布線成本、降低功耗、提高抗干擾能力。

? HART通訊協議。

? 4-20mA輸出。

? 接熱電阻傳感器時具備短路及斷路監測功能，接熱電偶傳感器時具備斷路監測功能。

? 利用內置的3個操作按鈕配合高亮LCD顯示器，可以很方便的在本地設置變送器參數。另外通過HART調制解調器則很容易就能實現變送器的遠程參數配置。

? 可旋轉的LCD顯示器增強了變送器安裝的靈活性，并且能實時顯示當前測量量占滿量程的百分比、當前測量值及其單位以及傳感器類型、變送器診斷信息等。

? 外殼防護等級IP65，可適用于室外應用。

? 支持所有符合IEC751和IEC584的傳感器。

變送器接線圖

應用

? 冶金鋼鐵行業

? 石油化工行業

? 機械制造行業

? 食品飲料行業

? 城市用水及污水處理行業

? 輕紡/制糖/造紙/玻璃及其它行業
