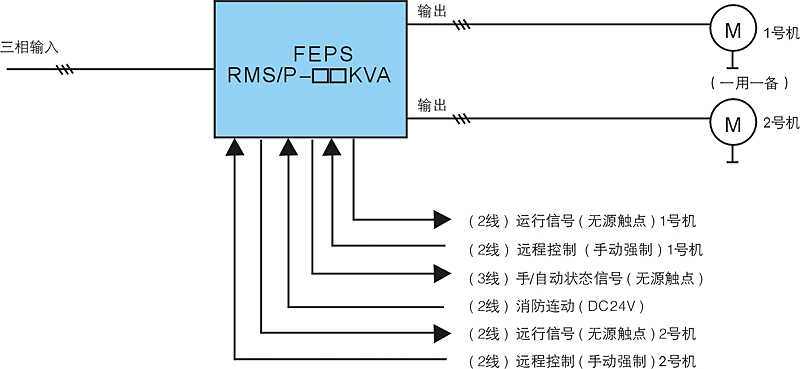

安裝與外形尺寸

一、變頻調速控制柜適用范圍

變頻調速控制柜用于電力、冶金、煤炭、建材等行業及其他各個領域動力設備的控制。

二、變頻調速控制柜特點

1、變頻調速控制柜采用高性能進口變頻調速器，配用先進的數字微機控制技術， 自動化程度高，可實現恒壓變量，多恒壓變量，變壓變量多種控制方式，多種啟停方式，壓力穩定，精度≤±1%；

2、節能效果顯著，節能率一般可達20%～50%；

3、微機控制對多臺泵均實現變頻軟起動，無沖擊電流，機械沖擊磨損較小，可延長設備使用壽命，提高系統的穩定性和減小對電網的沖擊。

4、 設備中多臺泵可實現循環起動運行，可以均衡各泵的工作量進一步延長泵壽命；

5、微機控制器功能強大，系統設計配置靈活，可根據需求設定多達6臺主泵及2臺附屬小泵的控制系統；

6、適用于高低壓的各個電壓等級。

三、變頻調速控制柜主要性能

1、變頻調速控制柜具有完善的故障自檢和自處理功能。

2、對過壓、欠壓、過流、過載、缺相、短路、過熱和變頻器故障

均能自行診斷。

3、及時發出聲光信號，并能存儲異常狀態的情況，以便檢修分析；

4、全數字智能化微機控制，可根據具體情況修改運行參數；

5、變頻調速控制柜可根據用戶的需要增加各種功能：

ａ設置多組水位控制接口，可以同時控制幾路水位信號，具有斷水保護功能。

ｂ設置定時起停程序

ｃ預留遠程控制接口，實現設備的中心監控管理（用戶可選）

ｄ配置先進的人機界面（用戶可選）

四、變頻調速控制柜選型

P表示生活用C表示空調用X表示消防用XP表示消防噴淋用GP表示工業高壓變頻專用

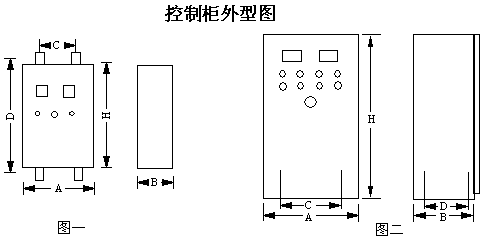

五、變頻調速控制柜柜體尺寸

外型尺寸mm（寬ⅹ高ⅹ深）=600ⅹ900ⅹ250 （一拖二）

                   =700ⅹ1800ⅹ400（一拖多臺）

 注：15KW以上柜體按照泵的功率及臺數而定。
