220KV六氟化硫斷路器，252KV六氟化硫斷路器適用于各類變電站，作為變電站的電力設備和輸電線路的控制、保護和測量用天明高壓開關

主要結構

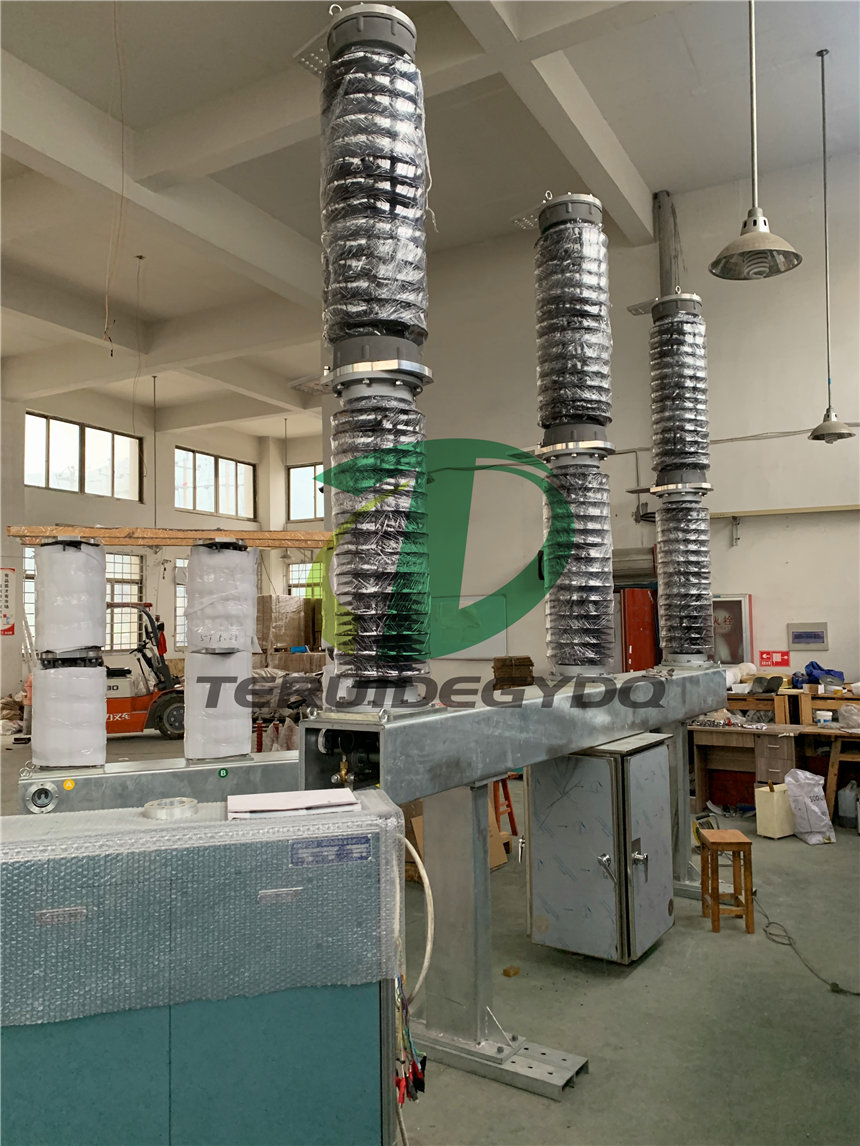

LW25-220戶外型型落地箱式六氟化硫斷路器為分相單獨安裝并配有一只控制箱。斷路器由基座液壓操動機構、絕緣金套管、兩斷口滅弧室、絕緣拉桿等組成。

每相斷路器的殼體由鋼板焊接而成的密封容器(某些部位采用不銹鋼板及鋼板對接焊接》。天明高壓開關殼體內部充以0．6MPa表壓的六氟化硫氣體。內部裝有雙斷口滅弧室、均壓電容器、傳動機構及絕囊拉桿等組件。殼體水平安裝于基座上,基座下部裝有與斷路器本體相連的CY型液壓操動機構。四周圍用門封閉。浙江特銳德高壓電器

斷路器殼體上部法蘭上裝有2只絕緣瓷套管(其中一般型瓷套管泄漏比為1．7～2．3cm/kV,防污型為2．5cm/kV,供用戶根據需要選用)。浙江特銳德高壓電器斷路器帶有四只穿心式電流互感器(3只為LRB-220型電流互感器供保護用,1只為LR-220型電流互感器供測量用,左右絕緣套管各套2只)。天明高壓開關

傳動機構是一種拉桿拐臂式的傳動方式。將液壓機構工作缸活塞的上下直動方式轉變為滅弧室內壓氣筒水平橫向運動,連桿拐臂等組件裝在三通鋁鑄體內。

斷路器天明高壓開關采用單壓式滅弧原理。滅弧室結構見圖1-2-26。導電部分由兩只裝有內外噴口的觸頭座組成,相距30mm,由一運動的橋式觸指擔任電路的分合。壓氣簡與橋式觸指一起運動,而活塞不動,因此壓氣簡腔內氣體受到壓縮,壓力升高,當橋式觸指離開帶有外噴口的觸頭座時,電弧隨之產生,腔內高壓六氟化硫氣體以很高的速度通過環形截面向內、外噴口內部吹去,將電弧能量大量帶走,在電流過零時,電弧熄滅。浙江特銳德高壓電器最后壓氣簡移動過噴口間隙,此時腔內氣體繼續壓縮產生反力,使滅弧室運動得到緩沖而停止,開斷過程結束,由噴口間隙承受絕緣。天明高壓開關

工作原理

當液壓機構合閘電磁鐵動作,高壓油流進入工作缸,工作缸內活塞推動連桿及絕緣拉桿向上運動。天明高壓開關通過三通鋁鑄件內拐臂及連桿,推動滅弧室壓氣簡及橋式觸指向水平方向運動,使斷路器合閘。天明高壓開關

浙江特銳德高壓電器當液壓機構分閘電磁鐵動作,工作缸內活塞向下運動,浙江特銳德高壓電器帶動滅弧室壓氣筒及橋式觸指向反方向運動,使斷路器分閘。

斷路器采用單壓式滅弧原理。滅弧室結構見圖1-2-26。導電部分由兩只裝有內外噴口的觸頭座組成,相距30mm,由一運動的橋式觸指擔任電路的分合。壓氣簡與橋式觸指一起運動,而活塞不動,因此壓氣筒腔內氣體受到壓縮,壓力升高,天明高壓開關當橋式觸指離開帶有外噴口的觸頭座時,電弧隨之產生,腔內高壓六氟化硫氣體以很高的速度通過環形截面向內、外噴口內部吹去,將電弧能量大量帶走,在電流過零時,電弧熄滅
