JDCF-110電壓互感器，JDCF-126電壓互感器 天明高壓開關產品為串級式絕緣結構，一次繞組分為二級，分別套裝在一個單相雙住式鐵心的芯柱上。其絕緣主要由高壓電纜紙、電話紙、紙板等材料構成，經真空干燥后浸于變壓器中。絕緣、可靠，運行，使用壽命長，維護便利

一、產品描述

　　該產品由瓷套、鐵芯、一次線圈、二次線圈、底座、金屬膨脹器等組成，鐵芯選用***硅鋼片做材料，結構采用插片式，一次線圈和二次線圈固定于鐵芯上，內充變壓器油，二次線圈通過出線端子與外部相連天明高壓開關。三個二次繞組分別為：測量繞組、保護繞組和剩余電壓繞組。鐵芯工作磁密低，底座設有取油閥，如用戶需要，可配置***取（補）油裝置。

二、功能***

　　1、設計***、成熟，符合GBl207-2006《電壓互感器》標準規定；天明高壓開關

　　2、產品為全密封帶金屬膨脹器結構，有效地防止變壓器油和器身受潮，延長了產品使用壽命；

　　3、鐵芯采用***硅鋼片，***；

　　4、結構簡單、維護方便、出線端子接觸良好；

　　5、產品介質損耗低、局部放電量小，主絕緣可靠；天明高壓開關

　　6、產品底部裝有多功能放油閥，使得取油樣、放油、補油更為便利；

　　7、無線電干擾小。

電壓互感器

商品名稱：天明高壓開關

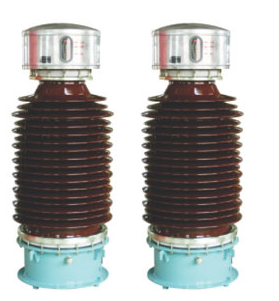

JDCF-110kV型電壓互感器

產品型號：

JDCF-110

產品用途：

用于50HZ，110KV輸出變電線路和電站作電能計量，電壓測量和電氣保護用

產品特點：天明高壓開關

JDCF-110(GY,W1,W2)型電壓互感器為單相接地電壓互感器具有***,保護功能強等特點,系油浸串級式全密封微正壓結構。

　　互感器由器身、瓷套、變壓器油、底座、壓力釋放器、金屬膨脹器等組成，一次線圈分兩部份繞在上、下鐵芯上，二次線圈繞在下鐵芯上。天明高壓開關三個二次繞組為：測量繞組、保護繞組和剩余電壓繞組。鐵芯工作磁密低，底座設有取油閥，如用戶需要，可配置***取（補）油裝置。

產品標準：

GB1207-1997《電壓互感器》GB3311.1-1997《高壓輸變電設備的絕緣配合》

正常使用條件：

環境溫度-25℃─ +40℃，海拔2000M以下

產品型號含義：

J—電壓互感器（個字母）天明高壓開關

D—單相

C—串級式帶剩余電壓繞組（第三個字母）

F—有測量和保護分開的二次繞組（第四個字母）

GY—高原地區使用

W1—Ⅱ類及以下污穢地區用

W2—Ⅲ類污穢地區用（第六個字母）

外形尺寸：

680×680×1860

質量：

570kg或600kg

產品的主要技術特點：天明高壓開關

1．額定電壓比110/√3/0.1/√3/0.1/√3/0.1kV

2．額定二次負荷：

測量繞組（1a 1n）

0.2級

100VA（保護帶200VA）

0.5級

150VA（保護帶400VA）天明高壓開關

 保護繞組(2a2n)：3P級400VA(帶1a1n 150VA dadn300VA)

剩余繞組(dadn)：3P級300VA((帶1a1n 150VA 2a2n400VA))

3．額定絕緣水平：126/200/450kV，天明高壓開關
