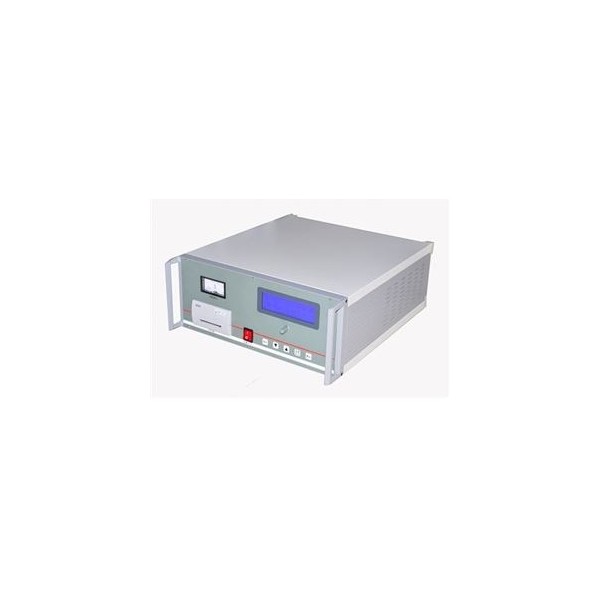

FZZ-40S雙通道直流電阻測試儀

一、概述

變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，儀器采用全新電源技術，具有體積小、重量輕、輸出電流大等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

FZZ-40S，輸出電壓40V，電流40A，是專為三芯五柱大型變壓器溫升測量而設計，充電和測量速度快，能滿足變壓器溫升試驗對時間的要求，雙通道測量，實時采樣，打印輸出，使溫升試驗不再成為難題。

FZZ-40S雙通道直流電阻測試儀

二、安全措施

1、使用本儀器前一定要認真閱讀本手冊。

2、儀器的操作者應具備一般電氣設備或儀器的使用常識。

3、本儀器使用應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。

4、儀表應避免劇烈振動。

5、對儀器的維修、護理和調整應由專業人員進行。

6、測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。

7、測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。

8、在測試過程中，禁止移動測試夾和供電線路。

FZZ-40S雙通道直流電阻測試儀

三、性能特點

1、儀器輸出電流大，電壓高。

2、雙通道測量，同時測量兩個電阻值。

3、具有完善的保護電路，可靠性強。

4、臥式結構，便于變壓器廠現場操作。

5、具有音響放電報警，放電指示清淅，減少誤操作。

四、技術指標

1、輸出電流： 5A、10A、20A、40A

2、量程：100μΩ～1Ω   （40A）

         200μΩ～2Ω   （20A）

         400μΩ～4Ω   （10A）

         800μΩ～8Ω   （5A）

3、準確度：0.2%

4、分辨率：0.1μΩ

5、工作溫度：0～40℃

6、環境濕度：≤90%RH，無結露

7、工作電源：AC220V±10%，50HZ±1H

8、外形尺寸：440*240*390

9、凈重：15KG
