YGZ-20A直流電阻測試儀

一、概述
      變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，我們公司利用自身技術優勢研制了直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大并且可根據負載大小自動調整等特點。整機由單片機控制，自動完成自檢、數據處理、顯示、打印等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

YGZ-20A直流電阻測試儀

二、安全措施
1、 使用本儀器前一定要認真閱讀本手冊。
2、 儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、 本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。
4、 儀表應避免劇烈振動。
5、 對儀器的維修、護理和調整應由專業人員進行。
6、 測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。
7、 測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。
8、 在測試過程中，禁止移動測試夾和供電線路。

YGZ-20A直流電阻測試儀

三、性能特點
1、 儀器輸出電流大，測量范圍寬，體積小，重量輕。
2、 電流輸出根據所測阻值的大小自動調整電流，使之跳到合適的量程內，避免了電流選擇不當引起的錯誤。
3、 具有完善的保護電路，可靠性強。
4、 立式機箱結構，便于現場操作。
5、 具有音響放電報警，放電指示清晰，減少誤操作。

四、技術指標
1、 輸出電流：200mA~20A采用恒流源（20A/28V根據電阻自動選電流）
2、 量程：  2A-400 mA (1Ω-100Ω±0.2%±5個字)
                10A(100MΩ-1Ω±0.2%±2個字)
                20A(1MΩ-200MΩ±0.2%±2個字)
3、 準確度：±0.2%±2個字

4、 分辨率： 1μΩ
5、 工作溫度：0～40℃
6、 環境濕度：≤90%RH，無結露
7、 工作電源：AC220V±10%，50HZ±1HZ
8、 體積：425×285×270mm
9、 重量：9 Kg（不包括測試線）

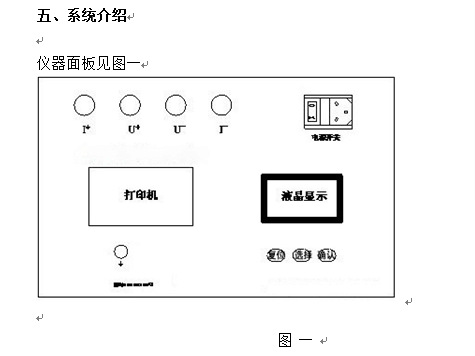

1、電源開關：整機電源輸入口，帶有交流插座，保險倉和開關。

2、：接地柱，為整機外殼接地用，屬保護地。

3、V+、V-：電壓輸入端子。

4、I+、I-：電流輸出端子。

5、顯示器：128×64點陣液晶顯示器，顯示電流和電阻值。

6、打印機：打印電阻值結果。

7、復位鍵：整機回到初始狀態，切斷輸出電流。

8、選擇鍵：在初始狀態預置輸出電流，顯示電阻值后，按此鍵1-2秒可打印電阻值。

9、確認鍵：選定電流后按此鍵，儀器按選定電流啟動進行測試，顯示電阻值后，按此鍵1-2秒可重新啟動，清除數據緩沖區中不準的老數據。
